LED屏异步控制卡PCB抄板

发布日期 : 2020-03-24

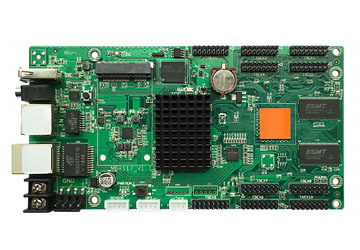

LED屏异步控制卡PCB抄板图片

该抄板案例为一款中小屏LED显示设备的异步控制卡PCB板，是一块四层板抄板案例，下面为该电路板的一些功能特点。

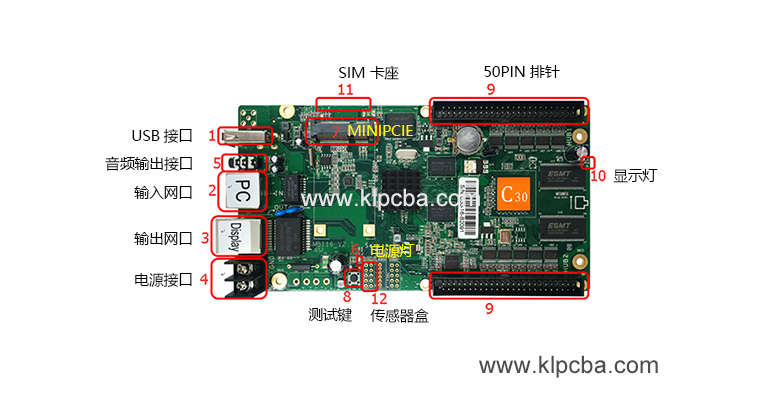

LED异步控制卡结构示意图

1) 兼容户内户外全彩和单双色模组；

2) 支持视频播放、图片和文本特效；

3) 支持 1080P 高清视频硬解码；

4) 支持 U 盘无限扩容节目，即插即播；

5) 标配双声道立体声输出；

6) 无需 IP 设置，自动识别；

7) 支持 3G/4G/Wi-Fi/有线接入互联网远程管理；

8) 支持最大 65536 级灰度；

9) 支持级联接收卡带大屏

模组类型

兼容户内户外全彩和单双色模组；

支持虚拟模组；

支持 MBI5041/5042、MBI5152/MBI5153、MY9221、MY9268 等 PWM 芯片

扫描方式支持静态至 1/32 扫的任何扫描方式

控制范围 640（宽）*480（高）；1024（宽）*300（高）；600（宽）*512（高）

单张接收卡带载像素点推荐：R500: 256（宽）*128（高）

R501: 256（宽）*192（高）

灰度等级支持 0-65536 可调

节目更新直连电脑、局域网、3G/4G、Wi-Fi、U 盘、移动硬盘

基本功能

支持视频、图片、Gif 动画、文本、Office 文档、时钟、计时等基本功能；

支持遥控、温度、湿度、亮度等扩展功能

视频功能

支持 1080P 高清视频硬件解码，直接发送，无需转码等待；

支持 AVI、WMV、RMVB、MP4、3GP、ASF、MPG、FLV、F4V、MKV、MOV、DAT、VOB、

TRP、TS、WEBM 等所有常见格式

图片格式支持 BMP、GIF、JPG、PNG、PBM、PGM、PPM、XPM、XBM 等

文本支持文字编辑、图片插入，同时还支持 word、txt、rtf、html 等文本直接导入

文档支持 DOC、DOCX、XLSX、XLS、PPT、PPTX 等 Office2007 文档格式

时钟支持模拟时钟、数字时钟和多种表盘时钟功能

音频输出标配双声道立体声输出

存贮容量板载 Flash 4GB 。同时支持用户用 U 盘进行扩容

通讯类型百兆网口；互联网、局域网组网

工作温度 -20℃-80℃

接口输入：5V 电源端子 x1，10/100M RJ45 x1，USB 2.0 x1，屏幕测试按键 x1

输出：1000M RJ45 x1，双声道 AUDIO x1，2 组 50PIN 排针

工作电压 4.5V~5.5V

软件 HDPlayer、屏掌控 APP、云管理平台

LED全彩显示屏控制卡是安装于LED显示屏中的主控制系统，每一个显示屏内都需要安装一个控制卡来启动LED全彩屏工作，包括发布文字，图片，视频等信息。

LED全彩显示屏异步控制卡只需要通过电脑或者是手机编译好资料，通过不同的传输方式(包括U盘，GSM短信，GPRS无线)发送到控制卡上去，资料并存，断线后屏幕可继续播放内容。

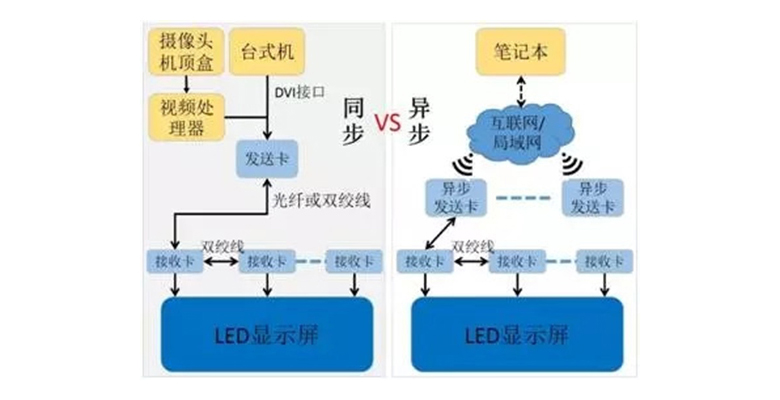

LED异步控制卡与同步控制卡的区别

LED异步控制卡大部份单双色的显示屏会选择，它主要用来传输发面简单的文字，图片等文件，大部份安装于门头，超市，公交车，出租车等流动性强，面积小的显示屏上。

PCB抄板介绍

深圳市华世通科技有限公司是一家专注PCB抄板及电子产品批量加工一站式服务厂商。华世通PCB抄板涉及到各行各业的电子产品，拥有在PCB抄板、芯片解密、BOM表制作等领域钻研十余年工程技术人员团队，擅长抄有激光孔、盲孔、埋孔等高难度、高精密度、高PCB板层数的特殊电路板。

华世通有近十年的PCB抄板经验，最高抄板层数18层。主要抄板及PCBA克隆类型有工业控制设备主板、汽车MCU控制板、医疗设备控制主板、仪器仪表控制板、能源电源主控板等。

为满足现在客户的更多需求，我司可提供芯片解密、样机制作、PCBA批量等电子产品开发加工服务，华世通科技PCB抄板工作室拥有先进的扫描设备及专业的PCB抄板团队，为您提供单层，双层，多层PCB板克隆服务，其中包括各种高难度的盲埋孔PCB板（如数钻盲孔板、数钻埋孔板、一阶（二阶）激光盲孔板、陶瓷板、铝基板，及超高频10GHz以上的各类线路板等）；所抄板复制的PCB图精度非常高，可以与样板一样，抄板复制费用低，为客户节省设计费用。

PCB抄板产品包括电脑主板（包括笔记本电脑）、数码相机、摄像机、手机、小灵通、对讲机、GPS、DVB、卫星接收仪器设备、蓝牙设备及其他高精密电子产品等；我们都能为您100%准确的克隆。
