PCB抄板需提供什么资料?
PCB抄板是参照原有PCBA样机进行仿制,进行硬件克隆(包括PCB抄板,样机制作等)及软件复制(芯片解密,程序调试等),实现原PCBA样机的功能以及根据客户的需求进行相关改进的过程。
PCB抄板所需资料
PCB抄板的基础是客户提供相应样机,提供的样板新旧程度越新越好,最好是没有损坏的完整电路板,无元器件缺失、电路完整、丝印清晰,这样会很大程度上降低PCB抄板的的工作量,缩短PCB抄板周期。
如果实在无法提供较完整的PCBA样机,稍有残损的PCB板也是可以完成抄板的,工作量可能会相对大一些。如果是重要元器件缺失如无主要芯片,则很可能无法完成PCB抄板。
另外需客户提供PCBA样机测试环境及测试方法。如果客户有PCBA相应的物料清单及PCB文件等也可以提供给我们进行PCB抄板。
PCB抄板说明
多层板及较复杂的PCB板抄板如有可能最好提供两片原板进行抄板,抄板过程中会对原板进行拆板,磨板处理,所以原板抄板后是不能还原的。具体详情可参考PCB抄板方法
对于普通的单双面板,我公司可以做到不破坏原板子而达到一比一克隆。
但对于多层板,四层、六层等等多层来说,不破坏电路板而达到高准确率是不可能的。为了PCB文件的准确性及客户的方便,我们选择破坏电路板进行高精度的抄板。
对于电路板上的单片机,同样也是这种情况,可以通过软件破解方式的我们尽量使用软件破解,不破坏单片机,不可使用软件破解的我们需采用硬解密方式破坏芯片。
客户提供的样板是否比较重要,能否破环原板等信息,我们在与客户沟通时都会进行确认。

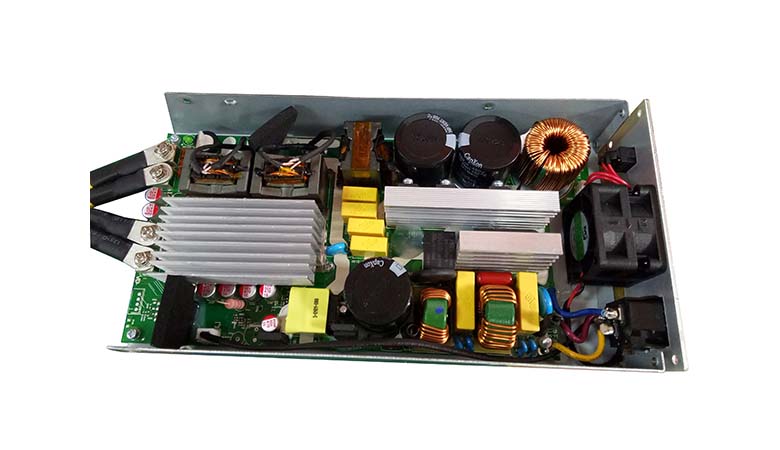

提供什么样的PCB板利于抄板可参考下面原样机图片
关于抄板如何收费的问题,请参考:http://www.klpcba.com/tech_8.html
