车载太阳能逆变器控制板PCB抄板

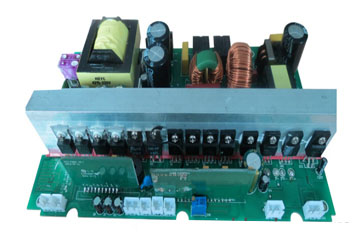

车载太阳能逆变器控制板PCB抄板图片

车载逆变器特点

车载逆变器功能说明

1.输入输出

500W电池输入电压8.6-12.6V输出，主板为锂电池三串专用主板，输入电流最小100W的保护，充电和放电分口。

2.逆变开关

开关的电源线请采用18号或16号线，开关用船型或其它都可以，接电池电量的为电池输出电压。

3.风扇接口供电

采用12伏风扇供电,风扇为温度控制，当温度达到55度时，风扇才能启动。

4.交流工作指示灯

共阴灯，交流输出正常指示为绿灯，故障指示为红灯。调节交流输出电位器可以调节输出交流电压范围。

5.充电指示灯

主板上电池充电输出接口与电池组的充电接口相连，充电指示灯为共阳灯，充电为红灯,充满为绿灯。

6.太阳能输入

接口与太阳能电池板相连,注意正负极。太阳能充电指示灯为共阴灯，充电红色，充满绿灯。

7.交流输入

宽电压输入,输出电压请选择110V或220V专用板，频率可定制。

车载逆变器功能及参数

主板供电电压

1.输入电压范围8.6-12.6V，15V过压保护，9.6V低压报警，8.6V自动关短。

2.输入供电电流额定100A，瞬间启动电池120A。.

3.主板输入保险丝75A。

4.主板为三串三元锂电池专用主板

逆变输出开关

1. 此开关控制的是电池输入电压。

2. 输入电压范围:8.6-15V。

3. 输入电流1A。

4. 采用18号或更粗的线。

电量显示

1. 电量显示的输出为电池电压。

2. 接专用锂电池电量显示，正负极如上图标明的接法。

逆变指示灯

1. 此指示灯为共阴灯。

2. 输出供电电流10MA

3. 开机后，交流输出正常时为绿灯，故障时指示为红灯。

4. 共阴灯的接法如.上图标明的接法。

风扇接口

1. 采用温度控制的方法，当温度达到50度时，风扇自动运行。

2. 风扇的供电电压为电池电压。

3. 采用9-12V的风扇。

4. 最大电流不超过1A。

5. 风扇输出为2.52 2PIN的接口共2个，正负极如上图标明的接法。

交流输出

1. 交流输出为220V/50HZ或110V/60HZ两个版本。

2. 输出波形为纯正弦波，可带任何性能的负载。

3. 交流输出额定功率500W，最大580W持续3秒保护。

4. 内置过流保护功能，断开负载，自动恢复。

5. 内置短路保护功能，断开负载，自动恢复。

6. 内置温度保护，当散热片温度达到85度后，输出保护。

7. 输出功率因数1.0

8. 输出电压谐波失真度小于3%。

9. 工作温度-20~55度。

交流输入

1. 交流输入电压范围:AC85-265V 50/60HZ。

切换时间

1. 此UPS功能为交流旁路输出。

2. 当有交流输入时，切换为市电输出，输出电压及频率等同于市电输入。

3. 无市电低电压保护功能。

4. 无高电压市电保护功能。

5. 转换时间10-100亳秒。

6. 打开逆变开关后，无市输入由逆变供电输出，有市电输入，市电优先。

充电功能

1. 输入电压范围:AC85-265V 50/60HZ。

2. 输出电压13.2V输出电流6.6A。

3. 充电方式为先恒流再恒压充电。

4. 充电指示灯为共阳灯，电流10MA，如上图标明的接法。

5. 充电红灯表示正在充电，绿灯为充满电。

报警功能

1. 当逆变输出故障时蜂鸣器响。

2. 当输入电压低于9.6V时，蜂鸣器响。

3. 过温度保护时，蜂鸣器响。

4. 过流保护时，蜂鸣器响。

5. 短路保护时，蜂鸣器响。

6. 当电池电压高于15V时，蜂鸣器响。

太阳能

1. 太阳输入电压18V最大功率60W。

2. 充电指示灯为共阴灯，电流10MA，充电红灯，充满绿灯。

逆变器是把直流电能（电池、蓄电瓶）转变成定频定压或调频调压交流电（一般为220V50Hz正弦波）的转换器。由逆变桥、控制逻辑和滤波电路组成。

车载逆变器

汽车逆变器连接蓄电池带动电器及各种工具工作。车载逆变器输出20W、40W、80W、120W到150W功率规格。再大功率逆变电源要通过连接线接到电瓶上。把家用电器连接到电源转换器的输出端就能在汽车内使用各种电器。可使用的电器有：手机、笔记本电脑、数码摄像机、照像机、照明灯、电动剃须刀、CD机、游戏机、掌上电脑、电动工具、车载冰箱及各种旅游、野营、医疗急救电器等。

PCB抄板介绍

深圳市华世通科技有限公司是一家专注PCB抄板及电子产品批量加工一站式服务厂商。华世通PCB抄板涉及到各行各业的电子产品，拥有在PCB抄板、芯片解密、BOM表制作等领域钻研十余年工程技术人员团队，擅长抄有激光孔、盲孔、埋孔等高难度、高精密度、高PCB板层数的特殊电路板。

华世通有近十年的PCB抄板经验，最高抄板层数18层。主要抄板及PCBA克隆类型有工业控制设备主板、汽车MCU控制板、医疗设备控制主板、仪器仪表控制板、能源电源主控板等。

为满足现在客户的更多需求，我司可提供芯片解密、样机制作、PCBA批量等电子产品开发加工服务，华世通科技PCB抄板工作室拥有先进的扫描设备及专业的PCB抄板团队，为您提供单层，双层，多层PCB板克隆服务，其中包括各种高难度的盲埋孔PCB板（如数钻盲孔板、数钻埋孔板、一阶（二阶）激光盲孔板、陶瓷板、铝基板，及超高频10GHz以上的各类线路板等）；所抄板复制的PCB图精度非常高，可以与样板一样，抄板复制费用低，为客户节省设计费用。

PCB抄板产品包括电脑主板（包括笔记本电脑）、数码相机、摄像机、手机、小灵通、对讲机、GPS、DVB、卫星接收仪器设备、蓝牙设备及其他高精密电子产品等； 我们都能为您100%准确的克隆。

车载太阳能逆变器控制板PCB抄板流程

客户需提供材料

1. 相关工程文件：

需抄板的PCBA实物，丝印图，带有原件坐标的Gerber文件（线路层、阻焊层、字符层），PCB文件，BOM文档。

2. 钢网资料

我司华世通科技提供代开钢网，如已有相关资料文件可自己提供

3. PCBA代加工来料清单

如在我司代加工PCBA产品，请提供元器件材料及相关清单，所有贴片元器件的整盘贴片电容电阻预留0.3-0.5%料损，多余电子元器件退还客户，A料（芯片、二极管）可不考虑损耗。
