PCB抄板用什么抄板软件精度比较高?

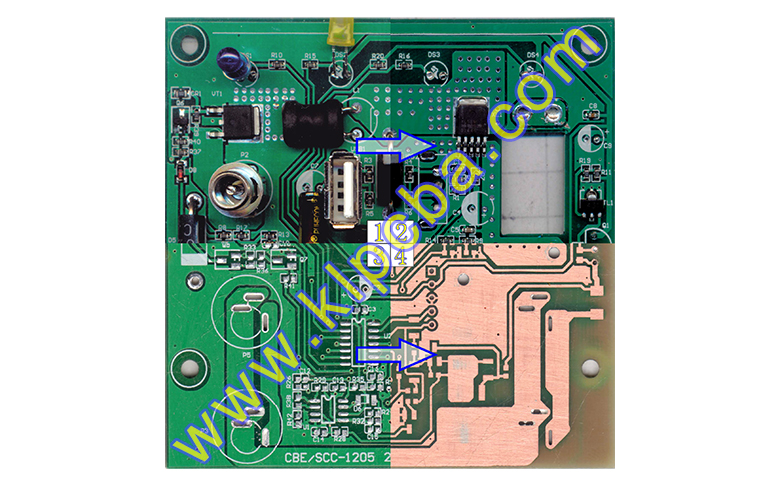

PCB抄板精度关系到一些高密度PCB板的抄板成功率,PCB抄板软件对抄板精度也有一定程度的影响。常用的PCB抄板软件有下面一些。
PCB抄板除了要用到PCB设计软件(如Altium Designer,Allegro SPB,PADS)外,还需用到一些专门的抄板软件,常见的几种抄板软件是北京德尔塔科技的CBR、quickPCB、PMPCB,较早的抄板软件还有BMP2PCB,现在已经很少使用。
CBR彩色抄板软件
CBR彩色抄板软件是Deltasoft专为电子设计的人员推出的PCB抄板软件,该软件有8个不同版本,最新版本是CBR6.0,CBR免费版的功能较少,部分功能需要付费才能使用。
抄板软件CBR特点
1、支持34层的抄板
2、支持埋孔
3、焊盘可分顶、中、底层类型。
4、支持任意角度的焊盘
5、三点决定圆弧,可画任意弧
6、可打开和保存PROTEL For DOS和PROTEL For Win2.X版本的PCB文件
7、走线模式分"任意角度"、“45/90度”、“90/圆弧”三种走线模式
8、字符串可按任意角度放置
9、可以编辑、移动元件中的任何图元
10、元件可按任意角度放置
11、可以锁定和解锁任何图元
12、可以随意修改图元的位置、角度、层等各个参数
13、方便的打开、关闭各层显示及颜色设置
14、选取功能的增强:可方便单选多个图元,也可拖拉鼠标选定一个区域的所有图元。
15、方便的复制、粘贴所有被选图元。
16、方便的移动所有被选图元。
17、在走新导线时,鼠标只要点住以前导线的末端附近会自动和那根导线端点连接上。
QuickPCB抄板软件
QuickPCB是一家抄板公司自己开发的抄板软件,现在已经停止运营了,不过在网上还是能下载到该款软件。QuickPCB智能算作抄板辅助软件,先对扫描图片进行处理,然后通过AD或其他设计软件进行线路绘制。
抄板软件QuickPCB特点
1. 支持彩色图片的抄板,可直接打开扫描彩图抄板,直接导入扫描后的彩色图片,然后在抄板软件上完成大部分画板工作,生成pcb文件。
2. 元件预览、任意角度放置、走线及自动捕捉网格、元素中心功能可与PROTEL媲美,文件格式与主流电路设计软件兼容。
3. 支持任意层盲埋孔、自制元件、矢量字符等。
4. 精度达到高频板要求,可用于精密电路板抄板。
缺点是不支持不规则焊盘,不能添加网络。
PMPCB抄板软件
PMPCB是一款付费软件,可以在Win7及以上版本的操作系统上安装使用的抄板软件,功能较上面两款软件更为强大,也是使用最多的抄板软件。
抄板软件PMPCB特点
1. 支持操作系统较多,可在XP及以上版本的电脑上安装使用
2. 图片格式支持BMP和JPG图片,像素10000*10000,图片可双通道绘制,鼠标滚轮缩放图片。
3. 工具较多,可区域校对,亮度,对比度,黑白,底片,水平镜像,垂直镜像调节功能。
4. 可在PCB设计软件Altium Designer、Allegro SPB,PADS中使用。
BMP2PCB抄板软件
BMP2PCB是一款图像处理软件,可以转换图片格式为PCB设计软件可导入的格式,方便进行抄板。功能比较单一,使用的也相对较少,其功能可被上面的任意一种抄板软件所代替。
更多关于PCB抄板精度的问题,可以查看页面:http://www.klpcba.com/tech_67.html
