六道数字式心电图机电路板抄板

发布日期 : 2021-03-09

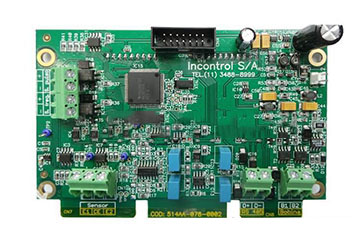

六道数字式心电图机电路板抄板图片

技术参数

PCB板尺寸：330.0mm*225.0mm

PCB板层数：4层

抄板周期：3个工作日

抄板项目：PCB抄板，绘制原理图，PCBA克隆

心电图机参数

工作条件

产品可在电源交流100伏~240伏，50/60赫兹，室温5—40℃和相对湿度25%~80%的环境下正常工作

产品的电源插头符合中国标准，无需适配器

ECG输入

ECG输入通道：标准12导联心电信号同步采集

导联选择：手动/自动可选

输入阻抗：≥50MΩ(10Hz)

频率响应：0.05-150Hz (-3db)

定标电压：1mV±2%

抗极化电压：±600mV

内部噪声：≤12.5μVp-p

时间常数：≥3.2s

共模抑制比：≥115dB

除颤保护：具有抗除颤电击保护功能

导联线：导联线内附抗除颤电击保护功能

中文输入及中文操作提示和中文报告语言

支持NEHB，Cabrera导联体系

波形处理

A/D转换：24bit

采样率：1000Hz/秒/通道

灵敏度选择：1.25、2.5、5、10、20、10/5mm/mV、自动（AGC）

抗干扰滤波：具有交流滤波、肌电滤波、基线漂移滤波、低通滤波功能

自动分析功能：具有12导联同步自动分析以及RR分析功能

自诊断功能：具有设备自诊断及故障提示功能

存储器

设备内置存储器，存储病历500例

数据可通过USB口导入导出

显示器

7英寸彩色液晶屏，分辨率：640*480

显示信息：能同屏显示12道心电波形

显示内容：包含波形、心率、导联、走纸速度、增益、时间、电池电量指示、患者信息等

记录器

热敏式点阵打印机

走纸速度：5、6.25、10、12.5、25、50 mm/s ±3%

记录通道：3×4、3×4+1、3×4+3、6×2、6×2+1

记录纸规格：110mm,折叠热敏记录纸

打印方式：实时同步或连续12导心电波形，分段打印

记录内容：心电波形、分析结果、明尼苏达码、平均模板以及导联名称、走纸速度、增益、滤波器、日期、中文患者信息、标记等

可外接USB打印机，通过A4纸打印12道心电波形和报告

外部输入接口

RS232端口，USB接口，网络接口，外部输入输出端口

可以直接输出DAT FDA-XMLSCPPDFDICOM格式标准协议，满足医院日后联网需求（DAT、PDF及选配文件格式SCP/FDA-XML/DICOM）

电源

交直流两用　自动转换

交流电源：交流 100V~240V? 50/60Hz

直流电源：内置可充电锂离子电池，充足后可正常工作时间5小时 ,在自动模式下能记录不小于300份3×4+1R 类型的心电图报告

性能优点

轻巧便携，适合急诊、出诊、查房等便携场合

5.7英寸彩色液晶显示十二导联同步心电波形，支持显示背景网格

支持中文输入法,能输入和打印含医院中文名称和病人中文姓名的中文报告单

大键盘设计，独立的数字字母按键

超大打印按键，仅按一次键即可完成采集、分析、记录，大大提高工作效率

支持一维，二维条码扫描仪，快速输入病人信息，十分方便

支持病人预约信息提取，可从心电数据管理系统下载病人预约信息

人性化的功能设计，LCD自动关闭，节省功耗，自动关机功能，病人信息可选择打印

R-R间期检测，并将R-R趋势测量报告连同心电波形一并给出

自动识别心律失常并触发启动自动记录功能

长时间波形冻结功能，方便医生对所需区间的波形进行更好的观察、分析、并选择所需要的时间段进行记录

周期记录模式,自动记录患者负荷后或者服药后的心电图，自动记录时间间隔≌长可设置为60分钟

心电数据可以通过串口线、网线、内置WIFI（选配）传输至PC软件

通过欧洲CSE数据库，美国AHA数据库，MIT数据库测试的SEMIP心电自动分析系统

通过CE认证,通过FDA注册，CMD认证

什么是心电图机

心电图机能将心脏活动时心肌激动产生的生物电信号（心电信号）自动记录下来，为临床诊断和科研常用的医疗电子仪器。

心电图机原理

心脏在搏动之前，心肌首先发生兴奋，在兴奋过程中产生微弱电流，该电流经人体组织向各部分传导。由于身体各部分的组织不同，各部分与心脏间的距离不同，因此在人体体表各部位，表现出不同的电位变化，这种人体心脏内电活动所产生的表面电位与时间的关系称为心电图，心电图机记录这些电位变化的生理电信号并转化为容易查看的波形图。

心电图机分类

国内一般按照记录器同步输出道数分为：单道、三道、六道和十二道心电图机等。

PCB抄板介绍

深圳市华世通科技有限公司是一家专注PCB抄板及电子产品批量加工一站式服务厂商。华世通PCB抄板涉及到各行各业的电子产品，拥有在PCB抄板、芯片解密、BOM表制作等领域钻研十余年工程技术人员团队，擅长抄有激光孔、盲孔、埋孔等高难度、高精密度、高PCB板层数的特殊电路板。

华世通有近十年的PCB抄板经验，最高抄板层数18层。主要抄板及PCBA克隆类型有工业控制设备主板、汽车MCU控制板、医疗设备控制主板、仪器仪表控制板、能源电源主控板等。

为满足现在客户的更多需求，我司可提供芯片解密、样机制作、PCBA批量等电子产品开发加工服务，华世通科技PCB抄板工作室拥有先进的扫描设备及专业的PCB抄板团队，为您提供单层，双层，多层PCB板克隆服务，其中包括各种高难度的盲埋孔PCB板（如数钻盲孔板、数钻埋孔板、一阶（二阶）激光盲孔板、陶瓷板、铝基板，及超高频10GHz以上的各类线路板等）；所抄板复制的PCB图精度非常高，可以与样板一样，抄板复制费用低，为客户节省设计费用。

PCB抄板产品包括电脑主板（包括笔记本电脑）、数码相机、摄像机、手机、小灵通、对讲机、GPS、DVB、卫星接收仪器设备、蓝牙设备及其他高精密电子产品等；我们都能为您100%准确的克隆。
