固相萃取仪PCB抄板

发布日期 : 2020-12-09

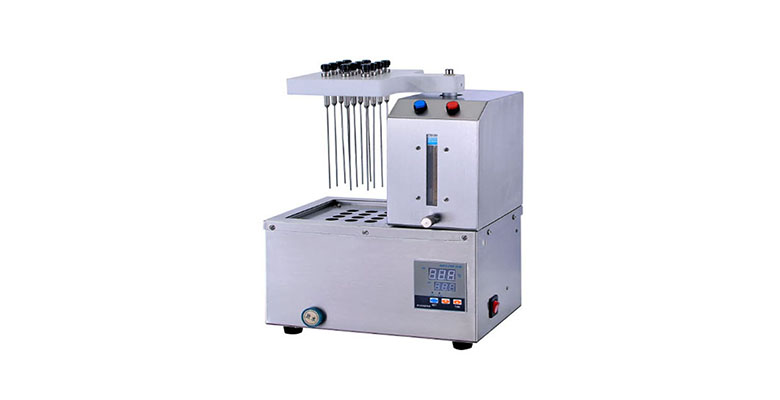

固相萃取仪PCB抄板图片

固相萃取仪PCB抄板图片

固相萃取仪功能

一、离线固相萃取(SPE)

1.SPE与分析分别独立进行,SPE仅为以后的分析提供合适的试样。

2.为使试样溶液与填料有足够的接触,溶剂流量不能过高。

3.可由自动化仪器完成。自动SPE仪由柱架、柱塞泵、储液槽、管线和试样处理器组成。

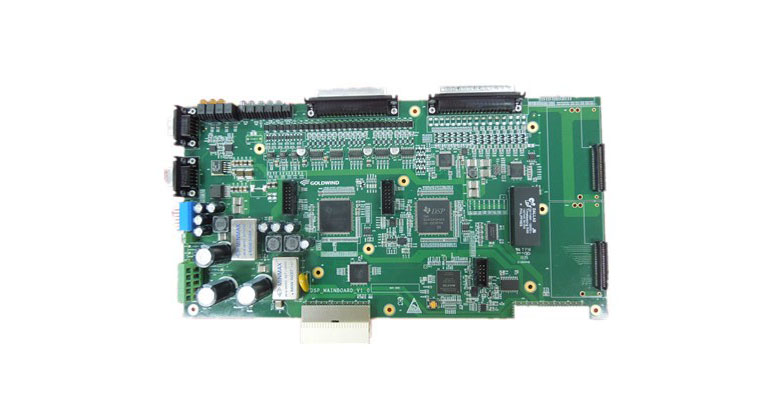

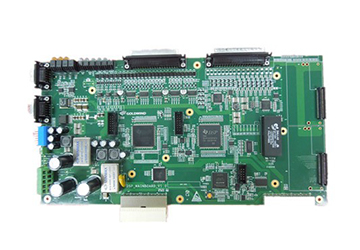

固相萃取仪PCBA

固相萃取仪PCBA

二、在线固相萃取(SPE)

又称在线净化和富集技术,主要用于HLPC分析;

柱预处理:

目的:

1.除去填料中可能存在的杂质;

2.使填料溶剂化,提高固相萃取的重现性;

加样:

1.为防止分析物的流失,试样溶剂浓度不宜过高;

2.以反相机理萃取时,以水或缓冲剂作为溶剂,其中有机溶剂量不超过10%(V/V);

3.为克服加样过程中分析物流失,可采用弱溶剂稀释试样、减少试样体积、增加SPE柱中的填料量和选择对分析物有较强保留的吸附剂等手段。

固相萃取仪处理方法

分析物的洗脱和收集(另一种情况是杂质被保留而分析物通过柱)

1.对反相萃取柱,清洗溶剂是含适当浓度有机溶剂的水或缓冲液;

2.为决定清洗溶剂的浓度和体积,加试样于SPE柱上,用5~10倍SPE柱床体积的溶剂清洗,依次收集和分析流出液,得到清洗溶剂对分析物的洗脱廓形。依次增加清洗溶剂强度,根据不同不同强度下分析物的洗脱廓形,决定清洗溶剂合适的强度和体积;

3.洗脱和收集目的:将分析物洗脱并收集在小体积的级分中,同时使比分析物更强保留的杂质尽可能多的保留在SPE柱上;

4.为提高分析物的浓度或为以后分析调整溶剂性质,可以把收集到的分析物级分用氮气吹干,再溶于小体积的溶剂中。

固相萃取仪主要特征

固相萃取仪整机由透明有机玻璃制作,耐腐蚀性强。

防交叉污染,防雾化真空槽设计,操作简单快速。

无相分离操作易于收集分析物组件并可处理小体积试样。

固相萃取装置可配大容量采集容器,可批量处理样品也可单个处理样品。

真空槽采用特硬玻璃模具成形,其壁厚均匀故可承受-0.098Mpa以上的高负压。

萃取柱托盘采用特高分子材料制成,其美观耐腐蚀并且长期使用在高压力状态下不变形。

内部试管架由聚四氟制成故有很高的耐腐蚀。

各处受压均匀,气密性好,稳定性强。

萃取速度一致性好、控制调整方便。

多通道可独立控制,接头耐腐蚀。

固相萃取仪使用说明

固相萃取仪是一个包括液相和固相的物理萃取过程。在固相萃取中,固相对分离物的吸附力比溶解分离物的溶剂更大。当样品溶液通过吸附剂床时,分离物浓缩在其表面,其他样品成分通过吸附剂床;通过只吸附分离物而不吸附其他样品成分的吸附剂,可以得到高纯度和浓缩的分离物。

一、装住

柱子下面的活塞一定不要涂润滑剂,会被淋洗剂带到产品中的,可以采用四氟节门的。干法和湿法装柱觉得没什么区别,只要能把柱子装实就行。装完的柱子应该要适度的紧密(太密了淋洗剂走的太慢),一定要均匀(不然样品就会从一侧斜着下来)。书中写的都是不能见到气泡,我觉得在大多数情况下有些小气泡没太大的影响,一加压气泡就全下来了。当然如果你装的柱子总是有气泡就说明需要多练习了。但是柱子更忌讳的是开裂,甭管竖的还是横的,都会影响分离效果,甚至作废!

二、容量和选择性

吸附剂的容量是在较优条件下,单位吸附剂的量能够保留一个强保留分离物的总量。不同键合硅胶吸附剂的容量变化范围很大。选择性是吸附剂区别分离物和其他样品基质化合物的能力,也就是说,保留分离物去除其他样品化合物。一个高选择性吸附剂是从样品基质中仅保留分离物的吸附剂。吸附剂选择性是三个参数的作用:分离物的化学结构、吸附剂的性质和样品基质的组成。

三、保留和洗脱

在固相萃取仪中常见的方法是将固体吸附剂装在一个针筒状柱子里,使样品溶液通过吸附剂床,样品中的化合物或通过吸附剂或保留在吸附剂上(依靠吸附剂对溶剂的相对吸附)。“保留”是一种存在于吸附剂和分离物分子间吸引的现象,造成当样品溶液通过吸附剂床时,分离物在吸附剂上不移动。保留是三个因素的作用:分离物、溶剂和吸附剂。所以,一个给定的分离物的保留行为在不同溶剂和吸附剂存在下是变化的。“洗脱”是一种保留在吸附剂上的分离物从吸附剂上去除的过程,这通过加入一种对分离物的吸引比吸附剂更强的溶剂来完成。

四、固相萃取的简要过程

一个样品包括分离物和干扰物通过吸附剂;吸附剂选择性的保留分离物和一些干扰物,其他干扰物通过吸附剂;用适当的溶剂淋洗吸附剂,使先前保留的干扰物选择性的淋洗掉,分离物保留在吸附剂床上;纯化、浓缩的分离物从吸附剂上淋洗下来。

固相萃取仪操作步骤

活化----除去小柱内的杂质并创造一定的溶剂环境。

上样----将样品用一定的溶剂溶解,转移入柱并使组分保留在柱上。

淋洗----最大程度除去干扰物。

洗脱----用小体积的溶剂将被测物质洗脱下来并收集。



什么是固相萃取?

固相萃取(简称SPE)是从八十年代中期开始发展起来的一项样品前处理技术。由液固萃取和液相色谱技术相结合发展而来。主要用于样品的分离,净化和富集。主要目的在于降低样品基质干扰,提高检测灵敏度。

什么是固相萃取仪?

固相萃取仪器

固相萃取仪器

固相萃取仪是将固相萃取的活化、上样、淋洗、干燥、洗脱等步骤有效的集成于一个平台,可完全实现整个固相萃取过程的全自动操作,大大提高了样品前处理的效率,将分析工作者从繁琐的前处理工作中解脱出来,使样品前处理更快捷。

固相萃取仪怎样工作?

SPE技术基于液-固相色谱理论,采用选择性吸附、选择性洗脱的方式对样品进行富集、分离、净化,是一种包括液相和固相人物理萃取过程;也可以将其近似地看作一种简单的色谱过程。

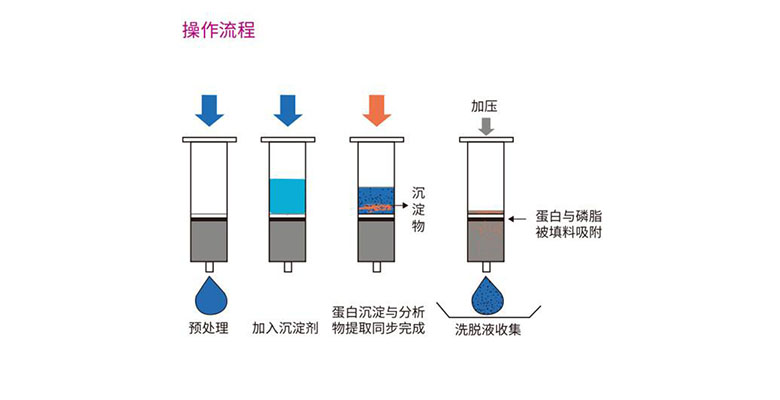

固相萃取简要步骤

固相萃取简要步骤

SPE是利用选择性吸附与选择性洗脱的液相色谱法分离原理。较常用的方法是使液体样品溶液通过吸附剂,保留其中被测物质,再选用适当强度溶剂冲去杂质,然后用少量溶剂迅速洗脱被测物质,从而达到快速分离净化与浓缩的目的。

也可选择性吸附干扰杂质,而让被测物质流出;或同时吸附杂质和被测物质,再使用合适的溶剂选择性洗脱被测物质。

PCB抄板介绍

深圳市华世通科技有限公司是一家专注PCB抄板及电子产品批量加工一站式服务厂商。华世通PCB抄板涉及到各行各业的电子产品,拥有在PCB抄板、芯片解密、BOM表制作等领域钻研十余年工程技术人员团队,擅长抄有激光孔、盲孔、埋孔等高难度、高精密度、高PCB板层数的特殊电路板。

华世通有近十年的PCB抄板经验,最高抄板层数18层。主要抄板及PCBA克隆类型有工业控制设备主板、汽车MCU控制板、医疗设备控制主板、仪器仪表控制板、能源电源主控板等。

为满足现在客户的更多需求,我司可提供芯片解密、样机制作、PCBA批量等电子产品开发加工服务,华世通科技PCB抄板工作室拥有先进的扫描设备及专业的PCB抄板团队,为您提供单层,双层,多层PCB板克隆服务,其中包括各种高难度的盲埋孔PCB板(如数钻盲孔板、数钻埋孔板、一阶(二阶)激光盲孔板、陶瓷板、铝基板,及超高频10GHz以上的各类线路板等);所抄板复制的PCB图精度非常高,可以与样板一样,抄板复制费用低,为客户节省设计费用。

PCB抄板产品包括电脑主板(包括笔记本电脑)、数码相机、摄像机、手机、小灵通、对讲机、GPS、DVB、卫星接收仪器设备、蓝牙设备及其他高精密电子产品等; 我们都能为您100%准确的克隆。

固相萃取仪PCB抄板流程
固相萃取仪PCB抄板流程

客户需提供材料

1. 相关工程文件:

需抄板的PCBA实物,丝印图,带有原件坐标的Gerber文件(线路层、阻焊层、字符层),PCB文件,BOM文档。

2. 钢网资料

我司华世通科技提供代开钢网,如已有相关资料文件可自己提供

3. PCBA代加工来料清单

如在我司代加工PCBA产品,请提供元器件材料及相关清单,所有贴片元器件的整盘贴片电容电阻预留0.3-0.5%料损,多余电子元器件退还客户,A料(芯片、二极管)可不考虑损耗。
