声级计噪声自动监测仪电路板抄板

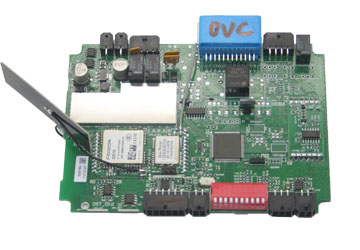

声级计噪声自动监测仪电路板抄板图片

声级计PCB抄板案例基本介绍

声级计电路板抄板为一块仪器仪表类PCB抄板案例，该声级计为简易小型手持型声级计，采用数字信号处理技术的手持式实时分析仪，该仪器可广泛的用在环境保护、劳动卫生、科研教学、工业企业、计量检测等领域，完成环境噪声测量、声功率级测量、机器设备的噪声分析以及建筑声学测量。

声级计基本性能指标

信号输入：插座：X9-6z，可选LEMO插座；输入阻抗：150kΩ//100pF；最大输入电压：10V（有效值）

频率范围：10Hz~20kHz（±0.2dB）；1Hz~23kHz(±1.0dB)

量程增益：-10dB、0dB、10dB、20dB、30dB、40dB

自生噪声电压:小于4μV（1Hz~23kHz）

电压测量范围:15μV~10V (有效值)

信号输出:插座：Φ3.5立体声耳机插座；输出阻抗：1kΩ；最大输出信号电压：3.2V

级线性范围:大于90dB

A/D位数:24位

采样频率:48kHz

显示器:240×160点阵LCD，有EL背光

输出接口:RS232接口，可接微型打印机打印测量结果，也可接PC机送出测量结果和实时分析结果。USB接口，mini B型，符合USB1.1,兼容USB2.0，可连至PC机

数据存贮:测量结果保存在48Mbit的FLASH中，也可将数据转存到U盘中

内部日历时钟:误差小于1分钟/月

工作电源:6节LR6碱性电池或可充电电池，也可使用8V外部电源

电磁兼容性:满足IEC 61672.1:2002标准中对X类声级计的要求

工作环境:工作温度：-10℃～+50℃；相对湿度：25%～90%； 大气压力：65kPa～108kPa

声级计是一种噪声测量电子仪器，在把声信号转换成电信号时，可以模拟人耳对声波反应速度的时间特性；对高低频有不同灵敏度的频率特性以及不同响度时改变频率特性的强度特性。声级计一般由电容式传声器、前置放大器、衰减器、放大器、频率计权网络以及有效值指示表头等组成。

声级计的工作原理

由传声器将声音转换成电信号，再由前置放大器变换阻抗，使传声器与衰减器匹配。放大器将输出信号加到计权网络，对信号进行频率计权（或外接滤波器），然后再经衰减器及放大器将信号放大到一定的幅值，送到有效值检波器（或外按电平记录仪），在指示表头上给出噪声声级的数值。

PCB抄板介绍

深圳市华世通科技有限公司是一家专注PCB抄板及电子产品批量加工一站式服务厂商。华世通PCB抄板涉及到各行各业的电子产品，拥有在PCB抄板、芯片解密、BOM表制作等领域钻研十余年工程技术人员团队，擅长抄有激光孔、盲孔、埋孔等高难度、高精密度、高PCB板层数的特殊电路板。

华世通有近十年的PCB抄板经验，最高抄板层数18层。主要抄板及PCBA克隆类型有工业控制设备主板、汽车MCU控制板、医疗设备控制主板、仪器仪表控制板、能源电源主控板等。

为满足现在客户的更多需求，我司可提供芯片解密、样机制作、PCBA批量等电子产品开发加工服务，华世通科技PCB抄板工作室拥有先进的扫描设备及专业的PCB抄板团队，为您提供单层，双层，多层PCB板克隆服务，其中包括各种高难度的盲埋孔PCB板（如数钻盲孔板、数钻埋孔板、一阶（二阶）激光盲孔板、陶瓷板、铝基板，及超高频10GHz以上的各类线路板等）；所抄板复制的PCB图精度非常高，可以与样板一样，抄板复制费用低，为客户节省设计费用。

PCB抄板产品包括电脑主板（包括笔记本电脑）、数码相机、摄像机、手机、小灵通、对讲机、GPS、DVB、卫星接收仪器设备、蓝牙设备及其他高精密电子产品等； 我们都能为您100%准确的克隆。

声级计噪声自动监测仪电路板抄板流程

客户需提供材料

1. 相关工程文件：

需抄板的PCBA实物，丝印图，带有原件坐标的Gerber文件（线路层、阻焊层、字符层），PCB文件，BOM文档。

2. 钢网资料

我司华世通科技提供代开钢网，如已有相关资料文件可自己提供

3. PCBA代加工来料清单

如在我司代加工PCBA产品，请提供元器件材料及相关清单，所有贴片元器件的整盘贴片电容电阻预留0.3-0.5%料损，多余电子元器件退还客户，A料（芯片、二极管）可不考虑损耗。
