PCB抄板为什么要反推原理图，原理图反推怎样进行？

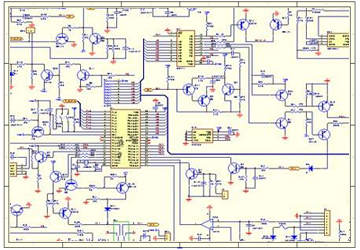

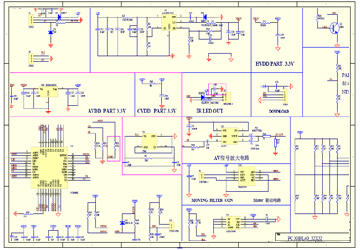

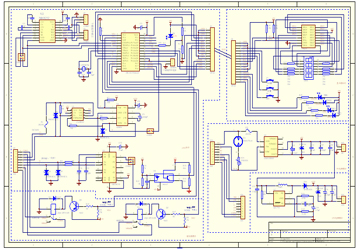

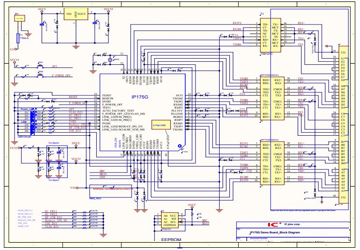

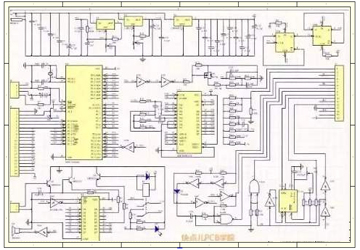

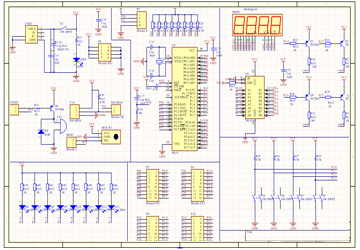

原理图是电路结构的基本构造图，详细的描绘了电路的大致原理，元件和信号的走向。原理图直接体现电子产品电子电路的结构和工作原理，一般用于设计、分析电路中。通过识别图纸上所画的各种电路元件符号，以及元件的连接方式可了解电路实际工作时的原理。

设计参考：原理图提供了电路设计的逻辑和结构，是开发新版本或改进设计的基础。

故障排查：在设备故障时，通过原理图可以快速定位问题，进行维修和调试。

教育和培训：原理图是学习电子电路的重要材料，方便学生和新手理解电路的工作原理。

生产和制造：原理图为PCB的生产工序提供必要的指导，包括元件的放置和连接要求。

文档记录：原理图是一种重要的文档，帮助记录产品的设计规范与实现，以便未来的维护和升级。

反推PCB原理图，也被称为PCB文件返原理图或逆向原理图设计，它是指根据PCB文件反推原理图或者直接根据PCB板实物描绘原理图。反推原理图往往伴随PCB抄板进行，以便于后面批量生产PCBA时进行调试维修。原理图反推需提供PCB样板或PCB文件。

深圳华世通采用高效的PCB反向原理图软件，专业提供各种高频板反绘原理图及修改，多层盲埋孔板的原理图逆向设计。

1. 合理划分功能区域

合理划分功能区域能提高原理图的逆向绘制的效率。PCB板上功能相同的元器件会集中布置，以功能划分区域可以在反推原理图时有方便准确的依据。首先找出某一功能单元中的核心元件，然后根据走线连接可以顺藤摸瓜的找出同一功能单元的其他元件，形成一个功能分区。功能分区的形成是反推原理图的基础。

2. 找对基准参考元件

根据基准件的引脚进行绘制，能够保证原理图反推的准确性。可以选择在电路中起主要作用的元器件作为基准件，如集成电路、变压器、晶体管体积较大、引脚较多，方便绘制的进行，都可以作为合适的基准件。

3. 正确区分布局线路

反推原理图在布线绘制中，为避免线路交叉与穿插，对地线可以大量使用接地符号，各种线路可以使用不同颜色的不同线条保证清晰可辨，对各种有元器件还可以运用专用标志，甚至可以将单元电路分开绘制，最后再进行组合。

4. 借鉴同类基本框架

同一类型的电子产品在原理图上具有一定的相似性，工程师可以根据经验的积累，充分借鉴同类电路图来进行新的产品原理图的反推。对于一些基本电子电路的框架构成和原理图画法，工程师需要熟练掌握，不仅要能对一些简单、经典的单元电路的基本组成形式进行直接绘制，还要能形成电子电路的整体框架。

5. 反推不忘核对优化

反推完原理图对PCB分布参数敏感的元件的标称值需要进行核对优化，根据PCB文件图，将原理图进行对比分析与核对，确保原理图与文件图的完全一致。若在核对中发现原理图布局上与要求不符，还将要进行原理图的调整，直到达到完全的合理与规范，准确和清晰。

1、新建原理图文件
在进人SCH设计系统之前，首先要构思好原理图，即必须知道所设计的项目需要哪些电路来完成，然后用 Protel DXP 来画出电路原理图。

2、设置工作环境
根据实际电路的复杂程度来设置图纸的大小。在电路设计的整个过程中，图纸的大小都可以不断地调整，设置合适的图纸大小是完成原理图设计的第一步。

3、放置元件
从元件库中选取元件，布置到图纸的合适位置，并对元件的名称、封装进行定义和设定，根据元件之间的走线等联系对元件在工作平面上的位置进行调整和修改使得原理图美观而且易懂。

4、原理图的布线
根据实际电路的需要，利用SCH提供的各种工具、指令进行布线，将工作平面上的器件用具有电气意义的导线、符号连接起来，构成一幅完整的电路原理图。
