中频治疗仪PCB抄板

发布日期 : 2021-03-24

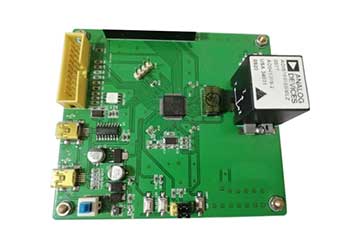

中频治疗仪PCB抄板图片

中频治疗仪抄板介绍

该抄板案例为一款医疗设备中频治疗仪，PCB电路板层数为4层，是一款常规多层刚性印制电路板

PCB板尺寸:66.10*54.20mm

血球仪线路板层数：4层PCB抄板;

抄板周期：2天;

抄板价格：面议(按焊点数计算价格);

抄板其他业务：BOM清单制作，芯片解密，反推原理图，制作样机;

PCBA样机数量：100件

打样周期：15天

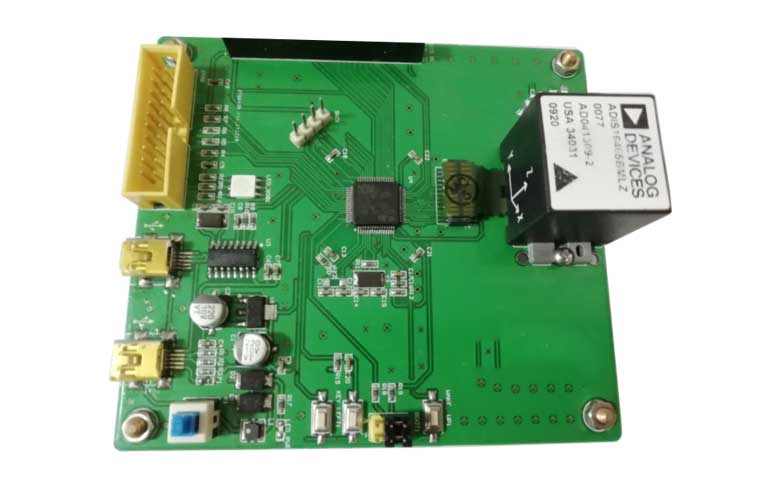

中频治疗仪PCBA

中频治疗仪技术参数

1、工作频率：1.0kHz~1OkHz允差土10%；

2、调制频率：0~150Hz；

3、调制波形：具有方波、正弦波、三角波、尖波、指数波、锯齿波调幅度：设有33％、66％、100%，允差土5%；

4、调制方式：连续调制、断续调制、间歇调制、变频调制和交替调制。交替调制包括1元调制、2元调制、3元调制；

5、输出电流：输出电流在0~10OmA连续可调（对于工作频率在1.0KHz的信号，输出电流在O~80mA连续可调）。；

6、每一调整增量不大于1mA,最大输出允差土10%；

7、输出电流稳定度：≤5%；

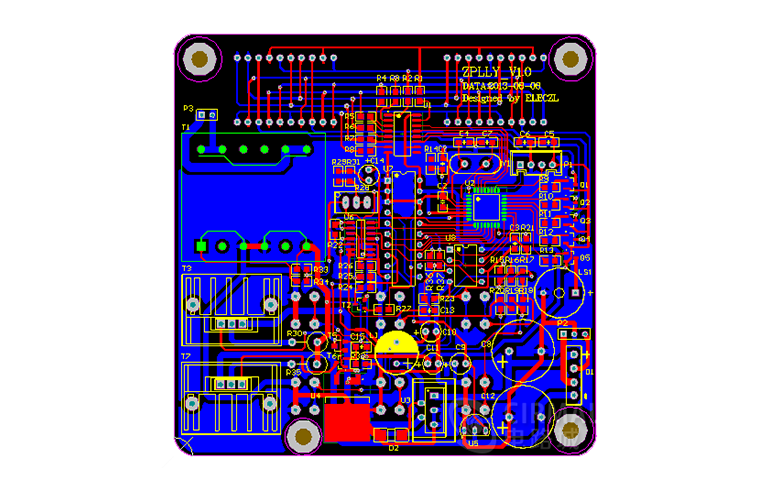

中频治疗仪原理图

8、输出通道：8路双向输出通道、8路热电输出通道、8路干扰电输出通道(4路热干扰、4路普通输出干扰）、4路离子导入输出通道；

9、差频频率范围：0~200Hz；

10、动态节律：4S~10S；

11、差频变化周期：15S~30S；

12、存储容量：32K字节，内存处方99个，可自编处方；

13、电源要求：交流电220V士22V、50Hz士1Hz；

14、工作环境：温度5℃一40℃，相对湿度≤80%；

15、输入功率：≤280VA；

16、安全分类：本产品属于I类BF型应用设备；

17、外型尺寸：510x370x1080mm；

18、重量：机器净重25kg；

19、工作模式：连续运行；

20、带有四路高、中、低温度控制开关。分别为高温41℃、中温39℃、低温37℃，误差土2℃；

21、四路同步控制输出，治疗时间可由1一99分钟任意设置；

22、机器各输出通道均设有保持功能，使患者能够较长时间选用享受自己感受舒适的按摩手法；

23、具有USB通信接口可供连接电脑，自编处方储存病案，还具有语音功能（可选配）

什么是中频治疗仪

中频治疗仪是模拟传统中医针推理论，集电疗、磁疗、热疗等多种功能于一体，用微电脑控制的脉冲电流作用于人体穴位皮肤，起到疏导血管、神经，达到顺畅传达的功效的医疗设备。应用频率在1KHZ～100KHZ的脉冲电流治疗疾病的方法称为中频电疗法。中频电疗法作为理疗的一种已有100多年的历史。近年来，中频治疗仪已广泛应用于各医院疼痛科、康复理疗科、神经科、妇科等科室，以及体验店、诊所、养老院、康复中心、社区医院等机构。目前，由于中频治疗仪体积缩小、操作便捷等特点逐渐普及于百姓家庭，在家轻松做理疗已经是未来的发展趋势。

中频治疗仪

中频治疗仪作用机理

中频治疗仪是以传统中医脏象学和经络学为基础，融入量子医学电磁原理，借鉴了现代医学电子技术而发明、研制的一种具有电能、磁场以及热敷为一体，对人体经络、腧穴进行理疗的医疗器械。

使用中频治疗仪进行独特的针灸、按摩、锤击、刮痧、催眠等操作方法，利用2500Hz电流调制成9种脉冲波形对经络、腧穴进行局部疏通和整体调理，能够实现电能、磁能、热能的同步导入，通过皮肤部位产生共振，直达人体深层组织，激发人体五大网络系统自愈力、增强气血能量，清理血液杂质，改善功能性贫血，修复坏损组织细胞，从而达到镇痛、锻炼肌肉、促进血液循环、软化瘢痕及松解粘连的作用。

中频治疗仪能治哪些病

中频治疗仪有消炎镇痛作用；锻炼肌肉作用；促进血液循环作用；软化瘢痕松解粘连作用。在临床中广泛应用，也是各级康复理疗科必备的产品之一。

中频治疗仪对运动前后肌肉保护、乳酸堆积等正常状态，或者疲劳、颈肩疼痛、腰酸背痛、经前期乳胀、腹胀、肠胃不适、便秘、失眠等亚健康状态，或者寒湿阻滞、经络不通所致的颈椎病、肩周炎、腰椎病、风湿性关节炎、乳腺增生等及扭伤、脑外伤及偏瘫后期康复等各种损伤后恢复等疾病状态有缓解症状及辅助调理的效果。

电脑中频治疗仪怎么用

1、开启电源，输出旋钮应在零位，患者取舒适体位，暴露施治部位，冬季应注意保暖；

2、选好电极、衬垫，确定放置方法，先将衬垫用水浸湿，金属板极不可直接接触患者皮肤；

3、缓慢增加电流，至患者最大耐受量为止；

4、治疗中根据患者适应程度，可逐渐增减电流强度，至患者耐受量；

5、治疗完毕，缓慢将电流降至零，关闭电源，取下电极板，整理好设备，摆放整齐，擦拭干净，备用。

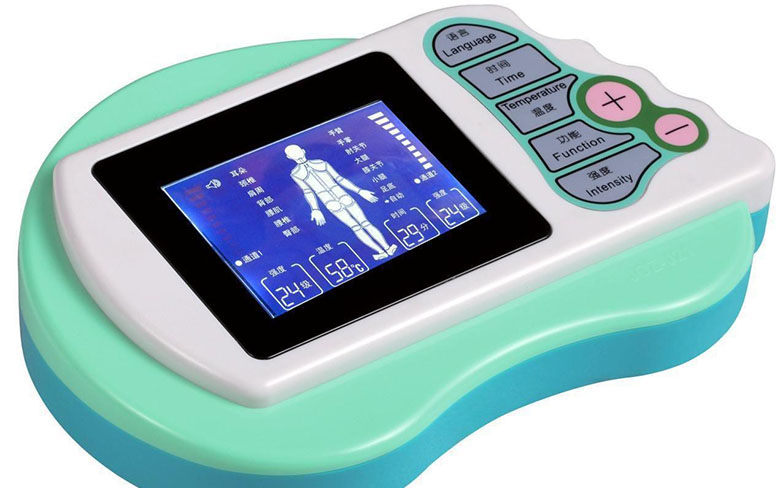

中频治疗仪操作指南

电脑中频治疗仪使用须知

1、硅橡胶电极导电面应保持充分湿润，否则会有明显针刺感。在电极片黑色导电面上直接涂抹水，或是垫上完全浸湿水的棉布，注意棉布要平整个，两片电极上各一块，禁止使用毛巾等粗糙的垫布。

2、请远离干扰环境，使用时请勿打手机、远离高频电、强磁场如微波，超短波等设备；请用独立的电源插座为理疗仪供电。

3、建议输出强度不要大于40mA病人仍无感觉时，应停止操作，检查治疗仪是否故障。

4、电极固定到人体后，不要开关电源以免有电击感。应在开机后固定电极，在关机前取下电极。

5、定期检查电极板是否老化；电极线连接机身接口处是否有松动；电极线与电极板是否接触不良；电极线和电极板连接的金属头要经常清洁（长期使用后电极线金属头上会有黑色氧化物体附在上面，请清除后再用）。

6、同一个病人在治疗1～2个疗程后（1疗程为7～10天），应间歇3～5天再使用，能达到更好的疗效。

7、治疗中，严禁随意移动已固定好的电极板，以免电极板松动电击患者。

8、硅橡硅电极板使用时间超过3～5月时应检查电阻，电阻超过200Ω时需要更换新的电极。请用三用表测量电极片对角的电阻或是将输出线连接上电极片一起测量电阻（也可以将电极片寄回工厂测量）。

中频治疗仪使用禁忌

中频治疗仪的禁忌症：出血倾向、急性化脓性炎症局部、恶性肿瘤局部、心脏起搏器局部、金属内置物局部、心区、孕妇下腹部。

治疗中，电流不能通过心脏，禁止将同一输出上的两片电极放置到左手和右手（包含整个手臂）；禁止将电极对置放在心脏的前后位置。

中频治疗仪的应用

1.镇痛

中频治疗可以起到镇痛的作用，用于治疗如肩周炎、网球肘、盆腔炎、附件炎、慢性咽喉炎、捩伤、挫伤、肌纤维织炎、肌肉劳损、肩关节周围炎、颈椎病、腰椎间盘突出症、坐骨神经痛、肱骨外上髁炎、狭窄性腱鞘炎、退行性骨性关节病、关节纤维性挛缩、风湿性关节炎、类风湿关节炎、软组织损伤、乳腺增生、乳痛症等等的疼痛类疾病。

2.修复

可以锻炼人体肌肉，对周围神经损伤、神经损伤、废用性肌萎缩有一定的帮助，用于部分失神经肌肉的恢复、上、下运动神经元损伤肌肉的恢复、术后肠麻痹、尿潴留、声带麻痹、偏瘫恢复、胃下垂（锻炼胃肠平滑肌）、减肥等。

3.改善微循环，消除炎症，促进伤口愈合等

中频治疗还可以促进血液循环，肩周炎、网球肘、盆腔炎、附件炎、慢性咽喉炎、捩伤、挫伤、肌纤维织炎、肌肉劳损、腰椎间盘突出症、肱骨外上髁炎、狭窄性腱鞘炎、退行性骨性关节病、关节纤维性挛缩、风湿性关节炎、类风湿关节炎、肌炎、弛缓性便秘、骨折延迟愈合。

4.促进儿童消化

各种原因引起的婴幼儿腹泻，特别是功能性腹泻、感染性腹泻、腹胀、呕吐、急慢性结肠炎等，对菌痢配合抗生素使用治疗可明显缩短疗程。

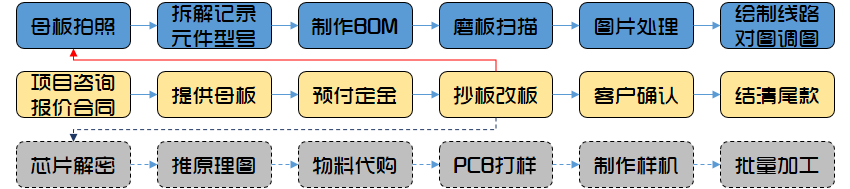

PCB抄板介绍

深圳市华世通科技有限公司是一家专注PCB抄板及电子产品批量加工一站式服务厂商。华世通PCB抄板涉及到各行各业的电子产品，拥有在PCB抄板、芯片解密、BOM表制作等领域钻研十余年工程技术人员团队，擅长抄有激光孔、盲孔、埋孔等高难度、高精密度、高PCB板层数的特殊电路板。

华世通有近十年的PCB抄板经验，最高抄板层数18层。主要抄板及PCBA克隆类型有工业控制设备主板、汽车MCU控制板、医疗设备控制主板、仪器仪表控制板、能源电源主控板等。

为满足现在客户的更多需求，我司可提供芯片解密、样机制作、PCBA批量等电子产品开发加工服务，华世通科技PCB抄板工作室拥有先进的扫描设备及专业的PCB抄板团队，为您提供单层，双层，多层PCB板克隆服务，其中包括各种高难度的盲埋孔PCB板（如数钻盲孔板、数钻埋孔板、一阶（二阶）激光盲孔板、陶瓷板、铝基板，及超高频10GHz以上的各类线路板等）；所抄板复制的PCB图精度非常高，可以与样板一样，抄板复制费用低，为客户节省设计费用。

PCB抄板产品包括电脑主板（包括笔记本电脑）、数码相机、摄像机、手机、小灵通、对讲机、GPS、DVB、卫星接收仪器设备、蓝牙设备及其他高精密电子产品等；我们都能为您100%准确的克隆。
