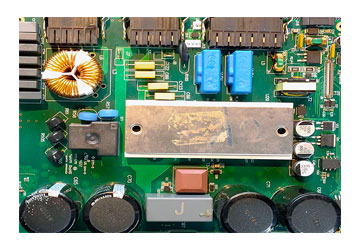

电梯轿顶电源板PCBA抄板图片

过流与短路保护

使用自恢复保险丝（PPTC）或电子限流电路，当负载电流超过阈值时自动切断输出，故障消除后恢复供电。

例如：轿厢照明短路时，电源板切断对应支路，避免主电路损坏。

过压与欠压保护

通过电压比较器监控输入/输出电压，异常时触发保护（如断开继电器或发送报警信号）。

浪涌抑制

采用压敏电阻（MOV）或TVS二极管吸收电网浪涌（如雷击、电机启停干扰），保护后端设备。

1. 供电分配

主电源输入与转换

电源板通常接收来自电梯控制柜的交流电源（如220V AC或110V AC），通过变压器、整流桥和滤波电路转换为低压直流电（如24V DC或12V DC），为轿厢内低功率设备供电。

变压器：降电压以适应后续电路需求。

整流桥：将交流电转换为脉动直流电。

滤波电容：平滑电压波动，输出稳定直流电。

多路输出设计

电源板可能提供多组独立输出，例如：

照明电源：24V DC，驱动轿厢顶灯或应急照明。

操作面板电源：12V DC，供按钮、显示屏使用。

门机控制电源：根据门机类型（如直流电机或变频驱动）匹配电压。

典型应用

部分电源板集成冗余设计，例如双路输入（主电源+备用电池），确保断电时应急照明和通讯设备持续工作。

高端电源板可能配备电压监测模块，实时反馈电压状态至控制柜，触发预警（如欠压、过压报警）。

2. 信号传输

输入信号处理

轿厢按钮、楼层召唤指令等信号通过光耦或继电器隔离后，经随行电缆传输至控制柜的控制器（如PLC或专用电梯主板）。

光耦隔离：防止电气干扰影响控制信号（如按钮信号串扰）。

输出信号反馈

将轿厢状态（如门锁状态、超载报警、故障代码）反馈至控制柜，部分电源板通过数字通信协议（如CAN总线、RS485）实现高速数据传输。
