热解吸仪PCB抄板简介

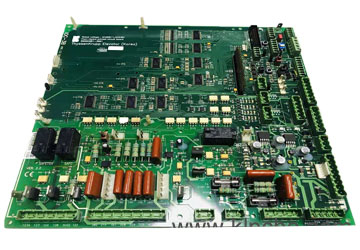

本PCB抄板案例为一台全自动顶空进样器控制板，顶空进样器也就是常被称为热解析仪的设备。仪器类控制板抄板仿制逆向开发案例是华世通科技的重要业务领域之一，所仿制PCB控制板需还原原板所能达到的测量精度和灵敏度。该热解吸仪PCB控制板主要技术参数参考如下。

热解吸仪特点

1. 一体化设计，结构紧凑，易于操作；

2. 金属等温体加热控温，控温精度高、梯度小，温度稳定性好、简单可靠，减少了油浴加热恒温可能造成的各种弊病；

3. 微机控制，液晶汉字显示，薄膜键盘，数字输入，主要功能有：

⑴ 液晶可显示：方法参数设置、实时工作状态、运行时间、年月日时等一目了然；

⑵ 顶空瓶、进样阀系统和取样（进样）传输管，三路均单独加热控温；

⑶ 3个外事、8阶时间程序控制，运行自启动和自停止；

⑷ 具有9种方法供编辑、存储和随时调用，实现了快速启动与分析；

⑸ 可同步启动GC、色谱数据处理工作站，也可用外来事件程序启动本装置；

4. 设有外加载气调节系统，无需对于GC仪器进行任何改装与变动，即可进行顶空进样分析。也可选用原仪器载气；

5. 通过时间编程，自动实现加压、取样、进样、分析和分析后的反吹清洗等功能；

6. 采用压力平衡进样技术顶空进样峰型窄、重复性好；

7. 样品传输管和进样阀有自动反吹功能，避免了不同样品的交叉污染；

8. 为了配套进口GC使用更方便准确，本仪器还配有针对各种进口仪器的专用接口，连接方便；

9. 对于活性物质分析可选配弹性石英管作为样品传送管；

10.可根据客户要分析的样品的浓度高低随时调整进样量；

11.进样针头更换方便，可连接国内外所有型号的GC进样口；

12.易于实现同一样品瓶多次重复进样，便于方法的开发和研究。

热解吸仪参数

1. 样品区温度控制范围：

室温—350℃ 以增量1℃任设 加热功率约400W；

2. 阀进样系统温度控制范围：

室温—180℃ 以增量1℃任设 加热功率约60W；

3. 样品传送管线温度控制范围：

室温—200℃ 以增量1℃任设 加热功率约40W；

4. 温度控制精度：< ±0.5℃ ；

5. 温度控制梯度：< ±0.5℃；

6. 顶空瓶工位：9个；

7. 顶空瓶规格：可选配20ml 、10ml （ 50ml 和其他规格可定制）；

8. 重复性： RSD <1.5% （200ppm水中乙醇，N=5）；

9. 进样量控制模式：进样时间和加压压力控制进样量；

10. 进样加压范围： 0～0.4Mpa（连续可调）；

11. 反吹清洗流量：0～200ml/min （连续可调）；

12. 仪器有效尺寸： 180×360×400mm3；

13. 仪器的重量： 约12 kg。

什么是热解吸仪

热解吸仪（顶空进样器）是气相色谱法中一种方便快捷的样品前处理方法。热解吸仪对于其它气相色谱样品处理技术来讲，它消除了复杂的容易产生错误的步骤。能在较短的时间内获得大量有用信息。

目前顶空分析方法有手工方式、气密针进样方式、平衡式加压系统、定量环加压系统、静态-动态补偿式这五种进样方式。

热解吸仪优点

1. 准确、简单、快速、方便、自动和环保；

2. 高灵敏度分析样品中的挥发性成分；

3. 由于高沸点成分不被导入GC，可缩短分析时间并加倍的提高工作效率；

4. 由于高沸点成分不被导入GC，避免了高沸点成分污染分析系统，因而减少了仪器日常维护保养工作，并可延长了某些关键部件（如：进样器、色谱柱、检测器等）寿命；

热解吸仪应用

1. 石油化工：高聚物单体涂料等，可挥发性有机物；

2. 环境科学：饮用水可挥发性卤代烃和工业污水中有机有毒挥发物；

3. 卫生、防疫：医疗用品消毒熏蒸残留分析；

4. 食品行业：色酒、醋、酱油的质量控制、包装材料中乙醛残留量、浸出油中6#溶剂残留量；

5. 香料香精：啤酒、茶叶中的香味分析；

6. 药品的质检：药品中有机残留溶剂；

7. 法医化学：血和尿液中的乙醇、酮、醛的测定；

8. 其他： 如：土壤中可挥发性有机物等。
