超声波发生器主控芯片的选用

超声波发生器多用于工业生产设备，使用环境及高强度、高时间的工作要求控制芯片能保证超声波发生器和换能器稳定工作，所以对主控芯片的稳定性要求较高。

模拟电路芯片集成度低、功率损耗大、参数的整定不方便、对被控量的精度控制的比较低，输出量较为固定，缺乏一定的灵活性，瞬时性较差、受温度的影响很大、并且容易老化。基于上面的一些缺点，超声波发生器不考虑选用该类芯片

数字电路的集成度高、参数整定和参数调节十分方便，许多需要调节的功能可以通过程序设定来实现，既减少了整个电路中的元器件数目、精简了硬件部分，又提高了整个系统的精度要求和数据处理的速度，非常适合用于超声波发生器的控制。

数字电路最突出的一个特点就是通过软件程序的编写可以很方便快捷地调整控制方案，实现多种新型控制策略，同时它可以消除由长期的温度影响带来的参数漂移等传统模拟控制电路难以解决的缺点，此外还可以利用数字控制电路进行数据的实时采集、自动储存和故障自动诊断等功能，这些优势点有力地提高了超声波发生器的自动化程度。

单片机

单片机是现代社会中利用率最高的微处理器，由于其具有较快的数据处理能力、体积和质量都很小、功能性比较全面、工作时的稳定性优良、响应时间很快等自身优势，受到人们的普遍欢迎，克服了之前模拟电路笨重、不灵活的较大缺陷。

DSP

DSP是在单片机技术的基础上发展而成的一种处理器，在各个方面其功能几乎都要优于普通的单片机，拥有更快的数据处理速度，能在更短的时间内完成需要代码里需要执行的各项任务，同时在数据存储方面，其内部存储器已经完成了相对普通单片机大几倍甚至几十倍的容量扩展，拥有更高的集成性，但其成本也比普通单片机高很多，在实际控制中其精度对整个系统的运行会产生很大影响，甚至会导致一种错误的结果。

FPGA

根据实际的计划需要可以对其逻辑功能进行自设定，整个系统的集成度、数据处理能力和工作效率相比于普通控制器有明显的优势。

针对超声波发生器实用性和经济性方面的考虑，STM32系列单片机可用于超声波发生器控制芯片。

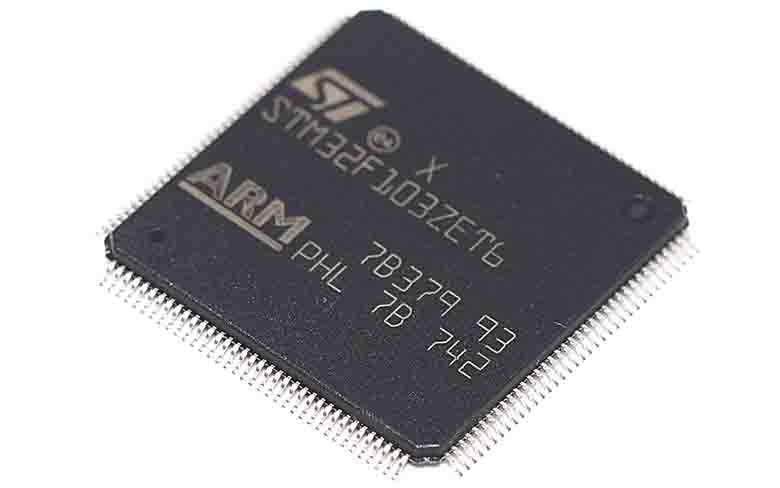

例如STM32F103ZET6芯片一个功能强大、各方面性能都比较优良的一款微处理器，相比普通的8位单片机，STM32微处理器是32位有着几倍于普通单片机的运算速度，由于其内部核心的架构是以ARM为基础的，因此也可以将STM32称为Cortex—M3嵌入式系统。

STM32F103ZET6微处理器有112个输入输出接口，在设计电路时可根据需要接入不同的外设。其微处理器内部含有两个12位A/D转换通道，在所需精度不高的情况下，可以直接调用其内部的数模转换通道。支持多种通信接口，其定时器多达11个，其中有2个16位带有死区设置的高级定时器，可以通过程序调用设定所需的死区时间。STM32功率调节模块可将5V电压转换为3.3V电压，以适应不同的电源接口。程序烧录模块可以将程序导入主控芯片。
