超声波发生器故障维修

故障一

故障现象

超声波发生器无超声，电源开关指示灯无显示，风机运转正常

故障原因分析

1.检查整流桥是否损坏

2.检查主电容是否损坏，是则更换电容。

3.检查功率管是否损坏

检修方法

把指针万用表调到×10K挡，黑表笔接整流桥正极，红表笔分别接AC端两引脚是否导通，是则更换整流桥，否则检查下一步。

用数字万用表的电容器档位直接检测电容量，假如检测电容的电容量与标称值相近或等于标称值，说明电容器是好的。反之电容器损坏。

把指针万用表调到×10K 挡，黑表笔接功率管的 2 脚，红表笔分别接  1、3  脚是否导通，是则更换功率管，否则恢复状态。

---

故障二

故障现象

超声波发生器无超声，电源开关指示灯不亮，风机不转

故障原因分析

电源开关和风机是否完好

检修方法

1.检查电源开关是否损坏，是则更换电源开关，否则检查下一步。

2.检查风机是否损坏，是则更换风机。

---

故障三

故障现象

超声波发生器无超声，电源开关指示灯亮，风机运转正常。

检修方法

1.检测输出电压

将输出电缆线取下，打开电源，把功率调到最大，用万用表交流1000V档，测量输出端的电压，一般为1000V左右。如果有电压，说明发生器没问题，插上输出电缆线，检查第5步，如果没有电压，检查下一步。

2.用万用表直流1000V档，测量主电容或整流桥输出正负两端，是否有300V左右，没有电压则检查第4步，有电压检查下一步。

3.用万用表交流20V档测量D1（频率测量二极管）应有10V左右，如果没有电压，更换 IC1模块。

4.检查功率控制部分，测量功率调节电位器是否短路，是则更换，否则检查功率，控制输出电阻 R3 应为 240Ω 5W 电阻是否损坏，是则更换电阻。

5.检查超声波震子是否正常，可用兆欧表测量震子两端的绝缘电阻，一般为500K以上或用万用表的X10K档测量震子两端电阻，一般表针会有小幅摆动，并回到原位，调换表笔会有同样结果，如果电阻偏小可能是震子问题，受潮或短路。

---

故障四

故障现象

超声波发生器有超声，但功率不能调节

检修方法

1.检查可控硅是否短路，是则更换，否则检查下一步。

2.检查三极管 T5 是否损坏，是则更换。

---

故障五

故障现象

超声强度变弱

检修方法

1.用频率表测量主机频率是否在正常频率范围内，一般 28K 的震子为 27—31K，40K 的震子为  39—41K。如果差别太大，可通过调节主板上的频率调节电位器来恢复。

2.观察电流表的电流大小，如果电流比额定电流过小，首先应检查超声波振板是否有损坏，例如振子脱落，振子晶片破裂，粘结胶水开裂等，连接导线是否有短路等。一般情况下，如果电流下降不多或基本没有下降，而声音又正常，但是超声强度下降比较厉害，则很可能是振子粘结胶水开裂，其判断方法为；观察振子与钢板连接处的胶水涂层，正常情况下应该是光滑的表面，如有细小裂痕则很可能是胶水已开裂，此时应该把振子取下重新粘结，如电流下降比较厉害，则主要检查是否有连接导线断路或振子晶片片裂。

3.一般电压，清洗对象，水温高低及清洗液的种类等都会对超声强度有影响，特别是在剧烈搅动时，超声会减弱，数十秒钟才能恢复，注意使用方法。 请将机器放置于干燥通风处，机器后部距离遮挡物大于 30mm 以便散热，出现异常时请与维修人员联系，切勿随便开盖，以免造成伤害。

---

故障六

故障现象

超声波频率调节不变化

检修方法

1.百分表后面的电位器被调节过小

2.百分表没有被提供±12V直流电源

3.航空插座没有±12V直流电源输出

---

故障七

故障现象

打开发生器电源开关，保险管马上烧毁，更换新保险管后仍出现相同故障

检修方法

1.检查功率模块是否损坏

2.检查220V整流桥堆是否损坏

3.检查电源滤波器是否损坏

4.检查电源变压器是否损坏

5.检查输出变压器是否损坏

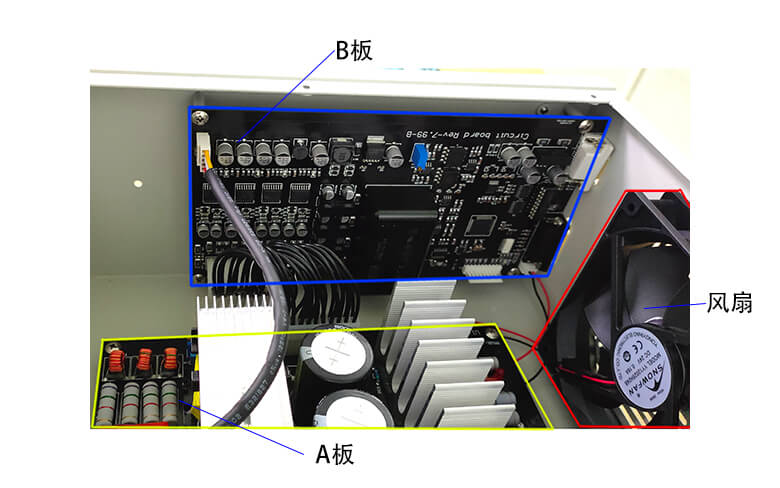

6.检查A.B线路板是否短路
