PCBA打样是指什么
为检测经过PCB抄板及相关逆向开发工程得到的PCBA克隆产品能否达到预期的需求,通常进行小批量的PCBA试制来进行检测,这就是PCBA打样,有时候也称为样机制作或样机试制。一般打样的量在数台到十数台,通常PCBA打样的量不会超过30台。PCBA打样后续还包括样机调试、样机返修验证等过程。

PCBA打样工艺流程
PCBA打样在签订项目合同后,整个项目流程主要有三种类型,一是客户只提供PCBA原参考样机,需要通过PCB抄板,芯片程序解密,BOM清单制作,原理图反推,物料采购,SMT加工,样机装配调试,客户确认等工艺流程实现PCBA打样,二是客户提供原理图和样机,三是客户提供原理图,样机及物料。这样相对第一种情况进行PCBA打样会少部分流程。
PCBA打样品质检测

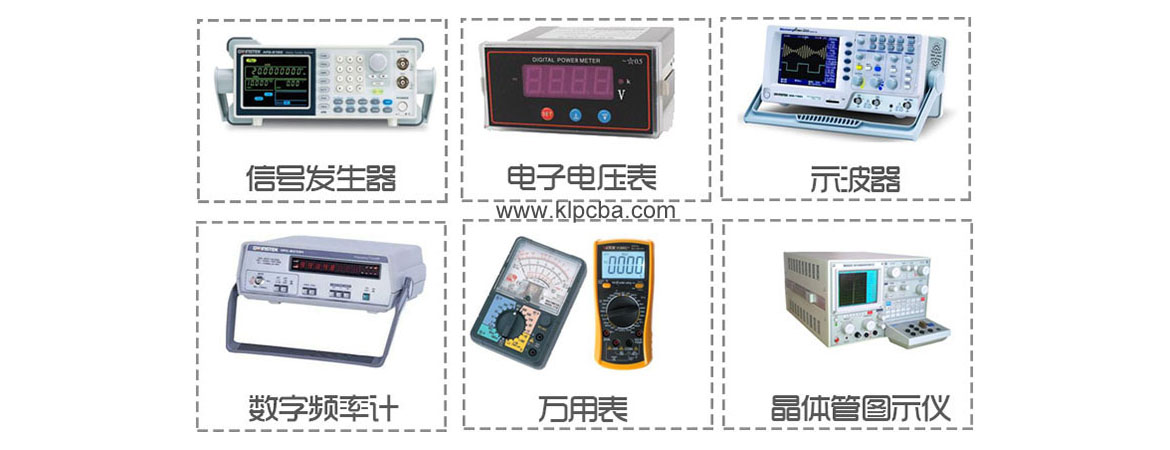

PCBA打样产品是否达到客户的要求,就需要队样品进行质量检测和功效评估。整机调试步骤应该在调试工艺文件中明确、细致地规定出来,使操作者容易理解并遵照执行。由于PCBA样机的种类繁多,电路复杂,内部单元电路的种类、要求和及技术指标等也不相同,所以调试程序也不尽相同。但对一般PCBA打样产品来说,调试一般工艺过程包括:整机外观检查、结构调试、电源调试、整机功耗测试、整机统调、整机技术指标的测试等工艺。

更多样机调试细节参考:http://www.klpcba.com/tech_34.html
PCBA打样交付周期
PCBA样机交期与样机的复杂程度及元器件的采购难度有关,多数类型的PCBA打样能在3-4个工作日内交付给客户,少数能在1-2个工作日内完成,也有少量PCBA打样交付时间多于4个工作日。如对交付时间有要求,需签订项目合同时与我们沟通商定,以免延误产品进度。
PCBA打样收费标准
PCBA打样会收取一定费用,如后续有持续的批量PCBA加工,返还PCBA打样费用。具体收费标准可参考SMT贴片加工费用,如需抄板,解密,代购物料等工艺,也会适当收取一定费用。
PCBA打样报价参考 | ||||||
编号 | 工艺 | 单位 | 单价(RMB) | 定单数量(点) | 工程费 | 钢网费 |
1 | 有铅锡膏 | 点 | 0.010 | 10万点以下 | 0-800 | 150-350 |
有铅锡膏 | 点 | 0.0090 | 10-50万点 | 0 | 150-350 | |
有铅锡膏 | 点 | 0.0080 | 50-100万点 | 0 | 免费 | |
有铅锡膏 | 点 | 0.0075 | 100万点-200万点 | 0 | 免费 | |
有铅锡膏 | 点 | 0.0065 | 200万点以上 | 0 | 免费 | |
2 | 无铅锡膏 | 点 | 0.0120 | 10万点以下 | 0-800 | 150-350 |
无铅锡膏 | 点 | 0.0110 | 10-50万点 | 0 | 150-350 | |
无铅锡膏 | 点 | 0.0100 | 50-100万点 | 0 | 免费 | |
无铅锡膏 | 点 | 0.0090 | 100万点-200万点 | 0 | 免费 | |
无铅锡膏 | 点 | 0.0080 | 200万点以上 | 0 | 免费 | |
3 | 无铅红胶 | 点 | 0.0100 | 10万点以下 | 0-800 | 150-350 |
无铅红胶 | 点 | 0.0090 | 10-50万点 | 0 | 150-350 | |
无铅红胶 | 点 | 0.0080 | 50-100万点 | 0 | 免费 | |
无铅红胶 | 点 | 0.0075 | 100万点-200万点 | 0 | 免费 | |
无铅红胶 | 点 | 0.0070 | 200万点以上 | 0 | 免费 |
不同的PCBA打样产品所涉及到的加工难度存在一定差异,以及存在其他一些耗材的消耗,因此在特殊器件的PCBA加工上存在一定的收费差异,下面是一些常见类别产品的PCBA加工收费参考。
部分电子产品SMT贴片加工报价参考 | ||||
编号 | 工艺 | 有铅(元/点) | 无铅(元/点) | 钢网费(元) |
1 | 平板电脑 | 0.011 | 0.012 | 350 |
2 | 行车记录仪 | 0.010 | 0.011 | 350 |
3 | 监控摄像头 | 0.009 | 0.010 | 350 |
4 | 数码相框 | 0.009 | 0.010 | 350 |
5 | 蓝牙模块/蓝牙耳机 | 0.009 | 0.010 | 350 |
6 | 移动电源 | 0.085 | 0.0095 | 150 |
7 | 插卡音箱 | 0.085 | 0.0095 | 150 |
8 | U盘 | 0.085 | 0.0095 | 150 |
9 | LED驱动电源 | 0.085 | 0.0095 | 150 |
10 | 苹果充电器 | 0.085 | 0.0095 | 150 |
11 | LED软灯带 | 0.085 | 0.0095 | 350 |
12 | 电池保护板 | 0.0075 | 0.0085 | 150 |
13 | 高频头板 | 0.0075 | 0.0085 | 150 |
备注 |
1.0402至1206规格的SMT元件如电阻,电容及三极管.二极管等按每个元件为一点计算,大于1206规格的元件按异性件计算,多于四个脚的元件(IC)按四个脚为一点计算.插件及后焊元件按一个焊点为一点计算。 2.物料损耗:电阻,电容0.3%-0.5%,二三极管0.2%-0.3%,IC零损耗。 3.钢网:普通蚀刻钢网 150元/张,激光钢网 350元/张 |
PCBA打样所需文件
PCBA打样需要:BOM清单;不焊接清单;SMT坐标文件;产品丝印图(顶面参数示意图、顶面编号示意图、底面参数示意图、底面参数示意图);手工焊接器件清单;PCB板钢网文件。客户手上不一定都有这些文件,最少需提供一套完整的样机。详情可参考:
PCBA打样注意事项
1.备足所需物料,对有特殊要求的物料及工艺做清楚说明。
a.单面板备料请多备10个或以上
b.双面板备料请多备20个或以上
c.多款单面板D备料请多备10*D个或以上
d.多款双面板N备料请多备20*N个或以上
e.其它低值物料,多备5个以上
f.大元件、芯片可不做备料
2.PCBA打样工艺需注意事项:
a.容阻件双面板只需贴一面的,多备10个或以上就行,多款产品共用此物料的以此类推
b.所有物料剩余的,将退还给客户
c.如因备料或物料不足的元件我司将空贴,由客户自行补齐
d.如因备料或物料不足客户重新寄料给我司贴的,我司将进行合理的收费处理。
