PCB改板是根据客户的个性化需求，调换板内元器件位置，重新布局线路，以达到客户所期待的效果。一般保持原有功能一致，对原有产品设计及电路板布局走线设计的基础上进行整改设计，调整板上器件布局与线路走向，实现电子产品重新设计研发，规避知识产权等纠纷。PCB改板也可通过抄板先获取原PCB板的基础信息（规格、尺寸、结构、布局、原件、功能），然后根据需要来改变原板设计来实现一项或几项功能结构。增减样板的各种功能模块，在参考原PCB板的基础上重新开发出全新的PCB板。

1. 制作网络表

利用原理图设计工具绘制原理图，并且生成对应的网络表。当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。

2. 更改网络表内容

手工更改网络表将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。

3. PCB参数调整

进入PCB抄板系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。

4. 规划印刷电路板

确定电路板的边框，包括电路版的尺寸大小等等。在需要放置固定孔的地方放上适当大小的焊盘。对于3mm的螺丝可用6.5~8mm的外径和3.2~3.5mm内径的焊盘对于标准板可从其它板或PCB中调入。

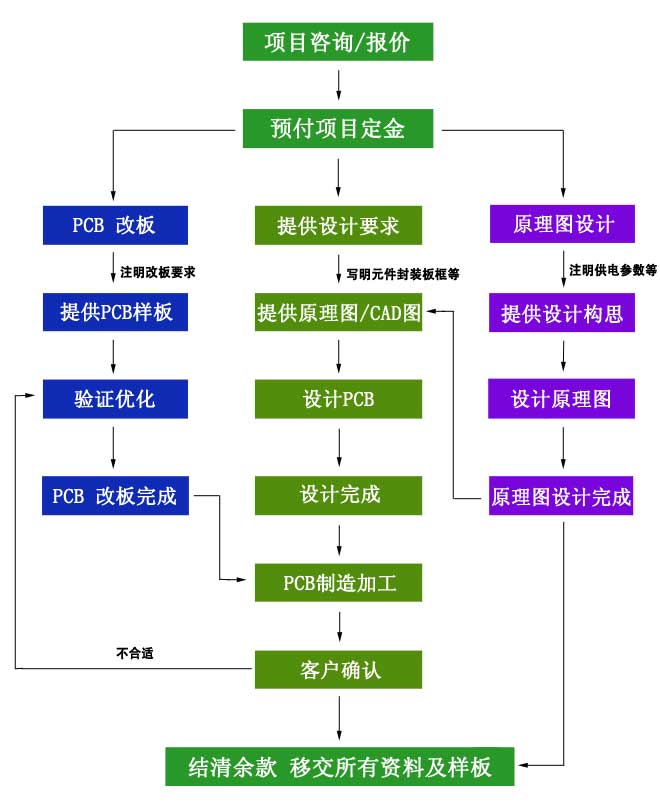

华世通科技在PCB抄板的基础上提供了PCB改板服务，根据客户的要求，对样板进行改板，调整板内元器件位置、内部线路走向或者予以重新布线，增减样板功能模块，改变PCB板设计样式。 我们拥有PCB抄板与PCB设计专业工程团队，拥有全套先进的实验设备。注重先进的PCB抄板和PCB改板技术，保证PCB改版的准确可行性。

1. 提高抄板成功率

部分PCB抄板案例涉及到一些极难采购到的元器件，通过PCB改板更换元器件及线路达到相同功能，保证抄板成功。

2. 规避可能存在的侵权问题

规避一些版权保护的开发方案，避免侵权问题发生，给客户造成不必要的损失。

3. 降低开发成本

PCB抄板及PCB改板极大限度的减少了产品开发成本，正向PCB设计耗费的时间成本和经济成本相对较高。PCB改板能以小规模的投入达到相同的产品功能。

4.保障产品市场活力

一些PCB抄板产品某些功能没有跟上时代环境变化，通过PCB改板增加或删减某些功能以适应新的环境应用的要求。
